集中監控系統解決方案
在暖通空調系統中，往往遇到數量眾多，安裝地點分散的空調設備，為了方便運行管理，我們采用“分散控制、集中管理”的解決方案，將眾多空調自控設備的數據信號，集中采集到一臺或多臺中央控制電腦(上位機)，運行在這臺電腦上的“空調設備管理軟件”通過電腦硬件完成對數據的采集、記錄和分析工作。操作人員可以輕易的從電腦上調取空調系統中每臺設備的運行狀況、歷史趨勢、故障報警信息，甚至更改具體每臺設備的控制參數(如更改溫濕度設定值)，手動干預閥門的開度，等等。

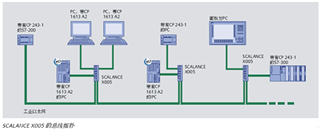

硬件：采用專業工控機或高端商用電腦，配套提供UPS不間斷電源，打印機等硬件設備。
軟件：采用國際知名通用工業自動化組態軟件。
 |
 |
 |
 |
|
系統登錄界面 |
 |
|
動態彩色流程圖顯示界面 |
 |
|
系統總覽顯示界面 總體實時顯示整個空調設備的各個工藝參數和設備的運行狀況，其中包括設備運行數據、故障狀態、溫濕度狀態及其設定值等。 其數據刷新周期小于5秒。該畫面是操作人員最經常瀏覽的頁面，通過此頁面可以輕松掌握所有空調設備的運行信息。 |
  |
|
執行器手動操作界面 操作人員可以通過此界面直接手動干預水閥、風閥、變頻器的運行狀況，以應對預料之外的突發事件。 |
 |
|
故障報警查詢界面 當系統或設備發生故障時，“報警查詢”界面自動彈出，顯示有故障發生，進一步按相應按鈕顯示故障發生時間、地點、內容及維護措施。 所有故障內容均對應專家診斷庫，顯示故障發生的可能原因及維護建議方案。 |
 |
|
歷史趨勢界面 計算機每分鐘對過程數據記錄一次存于數據庫內，用戶可以通過歷史曲線圖方便的調出特定時間段內的歷史數據，形成曲線，以便進行分析。 |
 |
|
用電量統計界面 計算機按周期對設備實時數據進行記錄，并存儲于上位機的數據庫內，用戶可通過用量統計功能，調取某個時段內各個設備的用量(包括：電量、流量、壓縮空氣使用量)，形成柱狀圖、餅圖的方式呈現出來，為以后的運行管理提供參考。 |
 |
